Une description complète du Quaderno. Il en existe deux versions : simple (V30HL-8086 à 16 MHz) et 33 (80386SX à 20 MHz). Si vous vendez un 33, je suis prêt à le racheter.

Vue du Quaderno Vue du Quaderno avec Geos Inside !
Liste des interruptions spécifiques du Quaderno" Compilation des FAQ au sujet du Quaderno Infos Magic RAM




L'écran est de couleur... LCD ! (verte quoi).

Sur cette image, on peut voir Geoworks Ensemble 1.2 (autrement connu sous le nom de Geos). Ce "petit" logiciel est quasiment étudié pour le Quaderno et il est excessivement complet ! La version 2.0x n'a pas été ni francisée ni commercialisée en France.
On ne le trouve plus aujourd'hui, malheureusement. Pourtant aux EU, New Deal continue de commercialiser les versions 2.x (2.5, 2.7, etc.) appel&eacutes New Deal Office (2.5, 97, 98...) et développe la version 3.0, dont la sortie est prévue pour la fin de l'été 98.
New Deal a également créé un ensemble spécialement conçu pour les écoles : SchoolSuite. Toutes ces versions de Geos fonctionnent sur le Quaderno, malgré les limitations du matériel.
Notez qu'une version française de ND Office et de SchoolSuite est disponible chez New Deal.
Mais le Quaderno est tellement beau qu'il est entré dans un musée d'art moderne !

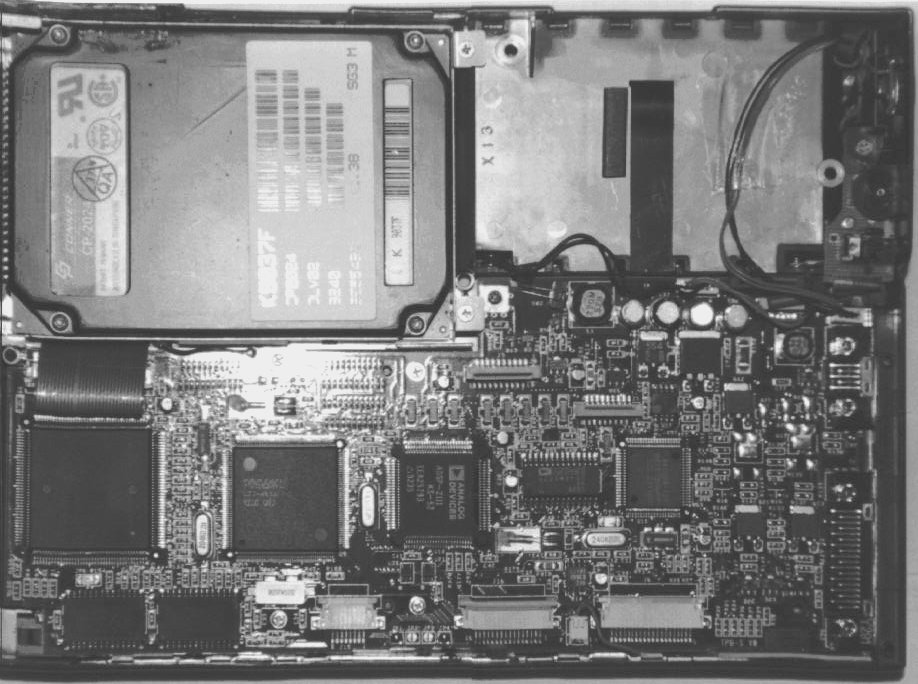

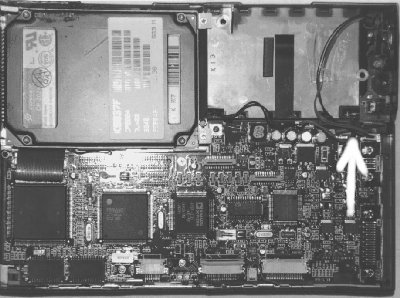

Le Quaderno démonté

Zoom !


  • Le Quaderno est une machine délicate. Il faut y accéder avec douceur, tout s'y démonte sans forcer, MÊME le clavier !
  • Les nappes branchées sur la carte mè se débranchent en tirant un loquet situé en haut du connecteur soudé à la carte mère.
  • Regardez bien le sens de branchement des nappes et remontez-les dans le bon sens.
  • L'écran ne se démonte pas très facilement car il comprend des parties collées. Allez-y en douceur.
  • La charnière de l'écran du Quaderno est particulièrement fragile car elle est maintenue par trois visses coulées dans le plastique du corps du Quaderno. Il faut vraiment ouvrir et fermer le Quaderno avec PRÉCAUTIONS pour éviter de casser cette charnière difficile à ressertir par la suite. De la colle et du mastic peuvent pourtant venir à bout de ce problème. Un peu de patience et de persévérance aussi...


    • Vous trouvez que votre Quaderno est trop lent ?


    Ben, il n'y a rien à faire... sinon s'assurer qu'on travaille bien à 16 MHz (turbo, quoi).


    Vous avez cassé l'écran de votre Quaderno ?


    Là encore, il est difficile de trouver une solution simple, car le SAV d'Olivetti est assez inefficace. Il n'assure pas la maintenance des Quaderno. Vous pouvez toujours demander ou essayer de trouver un nouvel écran dans un magasin d'électronique.

    Caractéristiques :

    Autres applications disponibles

    Description du port série du Quaderno (Serial Port Pinout)

    Le câble permettant de relier le Quaderno à un PC (DB9 standard) :

    On identifie les broches de la manière suivante : on regarde les deux connecteurs (mini-SUB et DB9) bien en face, la rangée large en haut et on compte d'abord de droite à gauche, puis de haut en bas, du genre

    mini-SUB : ------------------ DB9 : -------------------
    \ 1 2 3 4 5 / \ 1 2 3 4 5 /
    \ 6 7 8 9 10 / \ 6 7 8 9 /
    ------------ -------------

    le chiffre 0 identifiera ici le blindage du câble (partie métallique qui entoure les broches, sur les deux connecteurs.

    Sont connectés :

    et les deux blindages sont connectés entre eux, bien sûr (0 vers 0).

    Je rappelle pour information que les connecteurs du Zoomer et du Quaderno sont physiquement identiques mais sont câblés différemment.


    Zoomer serial port to pc cable

    1. Ground
    2. Receive
    3. Transmit
    4. Data Terminal Ready
    5. Frame Ground
    6. Data Set Ready (and 10 CD)
    7. Request To Send
    8. Clear To Send
    9. Ring Indicator (no connection)
    10. no connection

    Zoomer serial port to modem cable

    1. Ground
    2. Receive
    3. Transmit
    4. Data Terminal Ready
    5. Frame Ground (no connection)
    6. Data Set Ready
    7. Request to Send
    8. Clear To Send
    9. Ring Indicator
    10. Carrier Detect

    Zoomer probable serial port pinout numbers


    1 2 3 4 5

    6 7 8 9 10

    Zuordnung der Zahlen 1 - 0 gegenüber einer 9 poligen RS 232 Buchse

    Zoomer RS232 9 polig
    1 1
    2 2
    3 3
    4 4
    5 5
    6 6
    7 7
    8 8
    9 9
    0 -


    Si vous avez besoin d'informations sur les brochages des ports DB9/DB25 et autres connecteries, rendez-vous dans le Hardware Book de Joakim Ögren
    Note : Le numéro de produit du connecteur série spécifique au Quaderno est : TX20A-10RV-D2ITAIL
